Fonte de alimentação CC de alta corrente de 5 V, 10 V, 1 000 A (1 000 ampères) e 10 kW

Categorias

Fonte de alimentação CC de alta corrente de 5 V, 10 V, 1 000 A (1 000 ampères) e 10 kW

  • Fonte de alimentação de corrente contínua de alta corrente 10 V, 1 000 A, 10 kW
  • Ampliação para correntes mais elevadas, como 10 V 2 000 A, 10 V 4 000 A
  • Design para montagem em rack de 3U
  • Baixa ondulação de 50 mVrms, elevada estabilidade
  • Função de modo de lista, função de execução automática
  • Função de laço de interbloqueio
  • Sem ultrapassagem durante o arranque
  • Arranque suave por hardware e tempo de subida da tensão ajustável por software
  • Protecções múltiplas: Protecções OVP, OTP, ACF e limite de corrente
  • Interface padrão: RS232 e RS485, suporta comandos ModBus-RTU
  • Opções: interface CC 0-5 V, 0-10 V ou 4-20 mA para controlo e retroalimentação
  • Opções: Interface LAN
  • Serviços completos de personalização
Obter um orçamento
Descarregar PDF

Detalhes

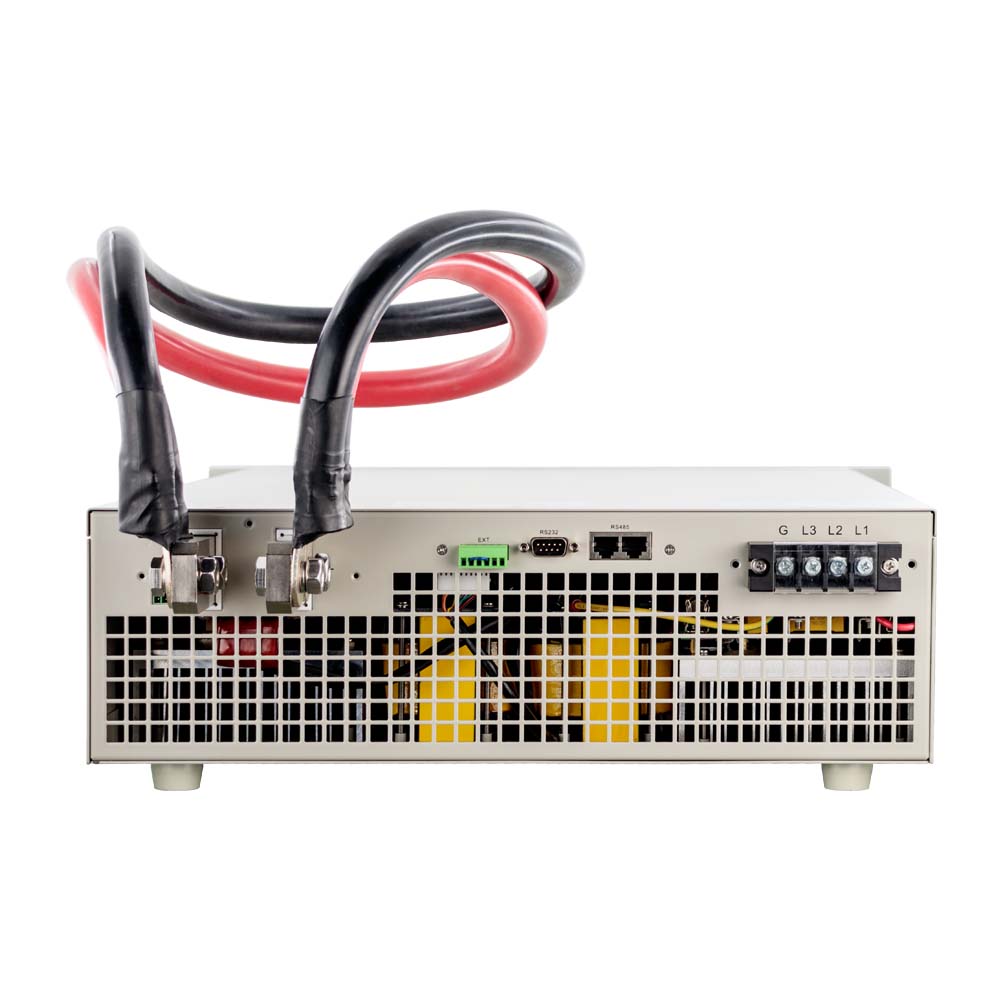

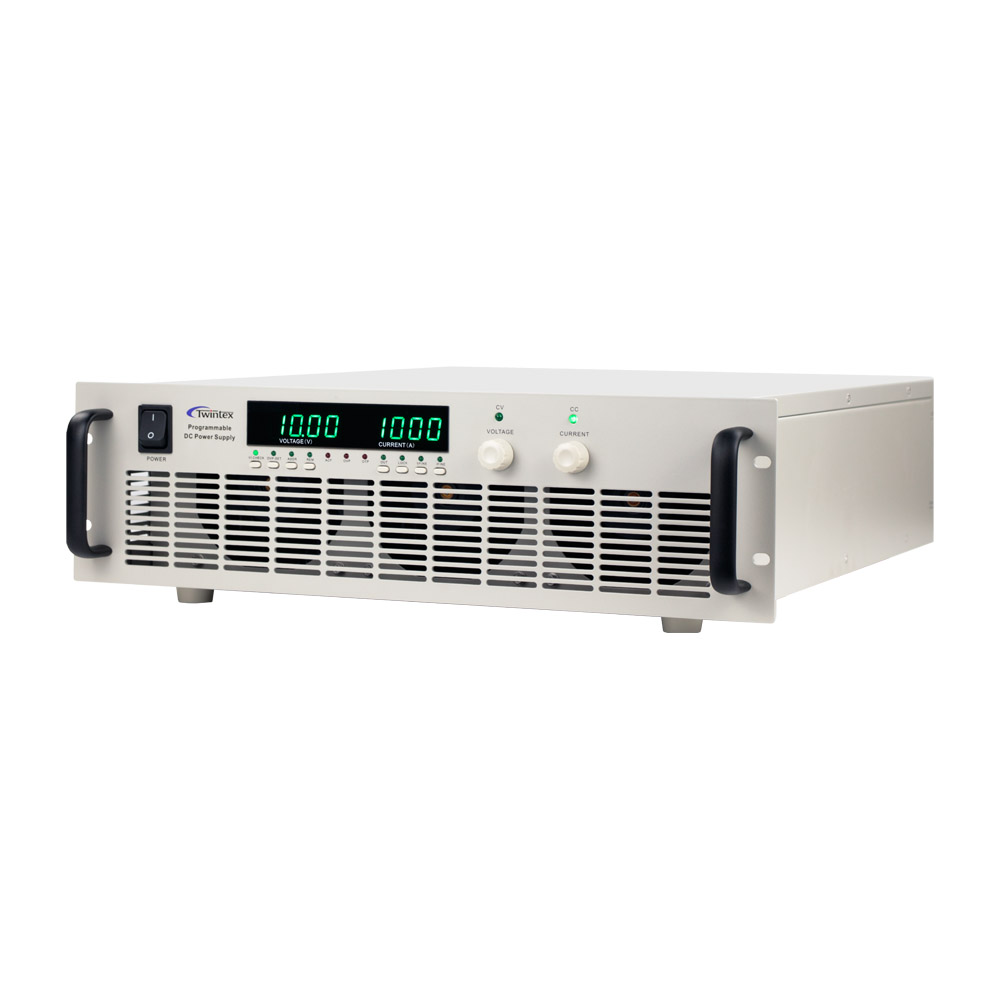

A Twintex PCL10-1000 é uma fonte de alimentação de corrente contínua programável de 10 V, 1000 A e 10 kW, concebida com um design padrão para montagem em rack de 3U e elevada densidade de potência. A PCL10-1000 oferece uma solução de alta corrente para integração em sistemas ATE e ensaios laboratoriais. Proporciona uma saída de 0-10 V e 0-1000 A com baixo ripple e elevada precisão. As interfaces padrão incluem RS232/RS485 (ModBus-RTU), estando disponíveis, opcionalmente, LAN e controlo analógico externo para facilitar o funcionamento remoto e a programação de sequências.

O PCL10-1000 incorpora vários mecanismos de proteção, tais como OVP, OTP, ACF e proteção contra curto-circuito (configurada em modo CC), e suporta ligação em paralelo para expansão de corrente (configurada de fábrica) até 10 kA. É amplamente utilizado para ensaios de aumento de temperatura e verificação da fiabilidade de dispositivos de tensão ultrabaixa e alta corrente:

  • Para o ensaio de ciclos térmicos de circuitos de corrente de baixa resistência, barras colectoras e condutores
  • Para alimentar grandes cargas resistivas
  • Utilizado em aplicações que requerem correntes elevadas para a geração de campos magnéticos
  • Para realizar a eletrólise
  • Para a calibração do sensor de corrente contínua
  • Para medição de corrente contínua através de um shunt

Fonte de alimentação de corrente contínua de alta corrente, 10 V, 1 000 A a 10 kA

Modelo (10 V) Potência nominal Dimensões do armário LxAxP (mm) Peso líquido
V A W OVP
PCL10-1000 10 V 1000 A 10 kW 10,5 V 482,6 × 132,5 × 613 (3U) 32 kg
PCL10-2000 10 V 2000 A 20kW 10,5 V 600 × 734,6 × 732 (12U) 12%kg
PCL10-3000 10 V 3000 A 30kW 10,5 V 600 × 734,6 × 732 (12U) 115 kg
PCL10-4000 10 V 4000 A 40kW 10,5 V 600 × 734,6 × 732 (12U) 145 kg
PCL10-5000 10 V 5000 A 50kW 10,5 V 600×124%x732 (20U) 190 kg
PCL10-6000 10 V 6000 A 60kW 10,5 V 600×124%x732 (20U) 220 kg
PCL10-7000 10 V 7000 A 70 kW 10,5 V 600 × 1560,7 × 732 (30U) 290 kg
PCL10-8000 10 V 8000 A 80 kW 10,5 V 600 × 1560,7 × 732 (30U) 320 kg
PCL10-9000 10 V 9000A 90kW 10,5 V 600 × 1560,7 × 732 (30U) 350 kg
PCL10-10000 10 V 10 000 A 100kW 10,5 V 600 × 1560,7 × 732 (30U) 380 kg
Ondulação de tensão ≤50 mVrms (20 Hz a 1 MHz)
Entrada AC 3φ4W (L1, L2, L3, PE), 380 V ± 10 %, 3 fases, 3 fases, 47~63 Hz (por predefinição)
3φ4W (L1, L2, L3, PE), 440 V/480 V ±101 TP3T 47~63 Hz (a pedido)

Para efeitos de melhoria do produto, as especificações estão sujeitas a alterações sem aviso prévio.
