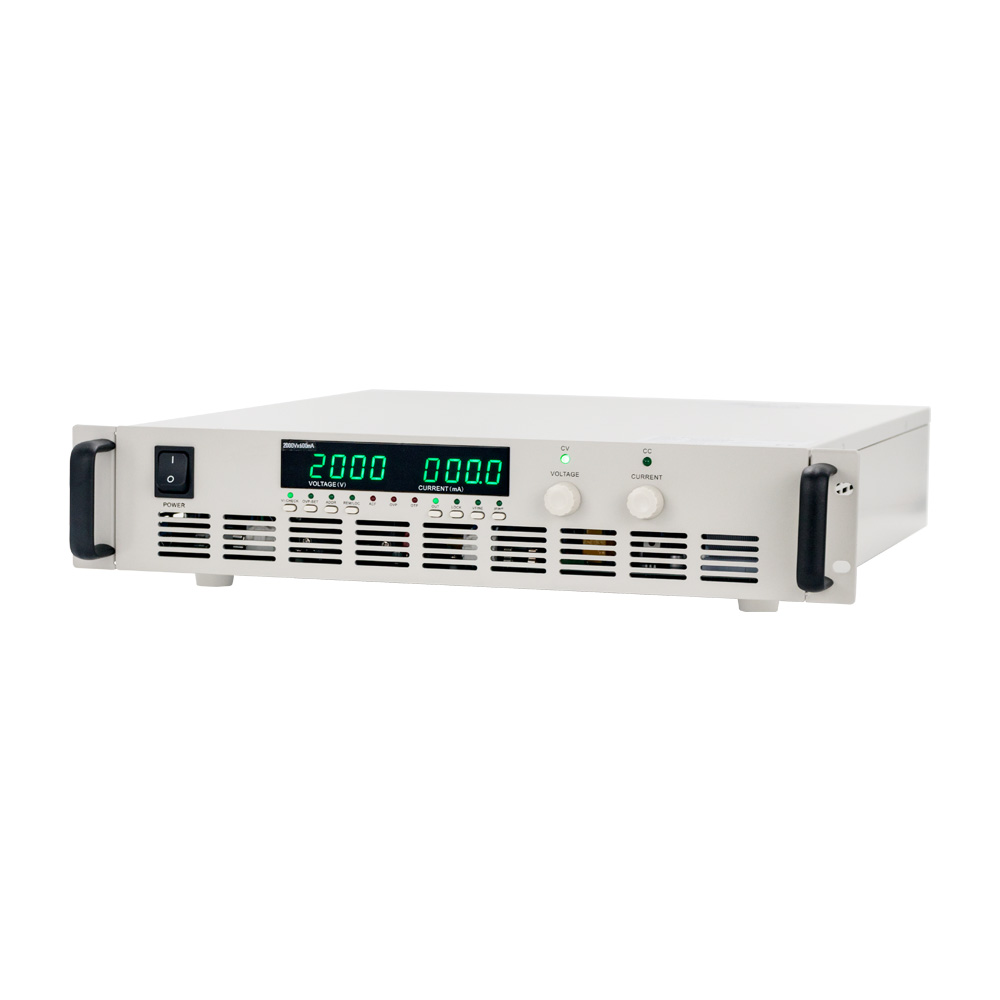

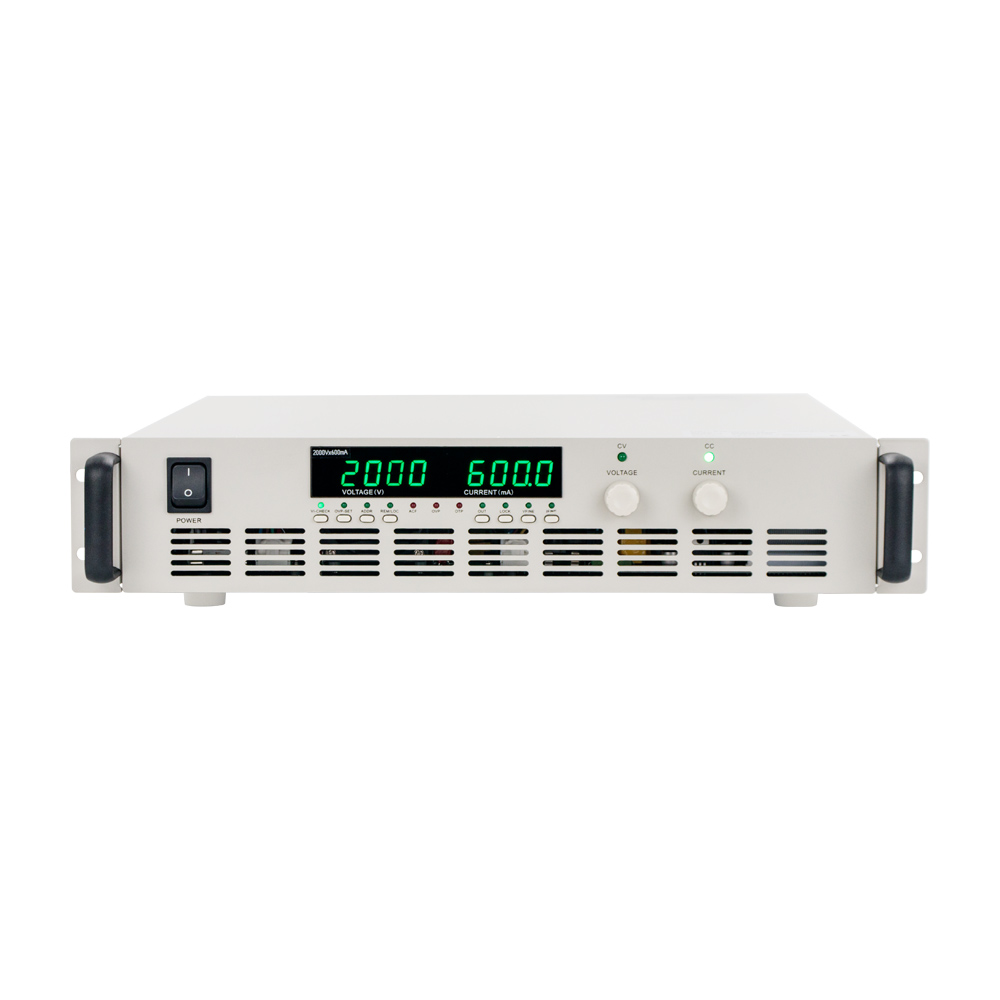

Fonte de alimentação de alta tensão PCH 4 kW, 4000 V, 1 A CC; 1000 V, 4 A; 2000 V, 2 A; até 8 kV e 12 kV

Fonte de alimentação de alta tensão PCH 4 kW, 4000 V, 1 A CC; 1000 V, 4 A; 2000 V, 2 A; até 8 kV e 12 kV

Fonte de alimentação de alta tensão CC de 4 kW: 1000 V, 4 A; 2000 V, 2 A; até 8 kV e 12 kV
Valores nominais típicos: 1000 V 4 A, 2000 V 2 A, 4000 V 1 A, 8 kV 0,5 A e 10 kV 0,4 A
Polaridade positiva 1000V a 12kV
Polaridade negativa opcional -1000V a -12kV
Ondulação baixa 0,1%FS
Elevada densidade de potência num design de bastidor completo 2U
Função de modo de lista, função de execução automática
Sem ultrapassagem durante o arranque
Arranque suave por hardware e tempo de subida da tensão ajustável por software
Tensão e corrente pré-definidas
Controlo remoto ON/OFF
Protecções múltiplas: Protecções OVP, OTP, ACF e limite de corrente
Interface padrão: RS232 e RS485, suporta comandos ModBus-RTU
Registo e exportação de dados através de software de controlo para PC
Teclas de atalho para guardar e recuperar dados no software de controlo do PC
Interface analógica opcional para controlo e feedback; interface LAN

Obter um orçamento

Descarregar PDF

Detalhes

As fontes de alimentação de alta tensão CC da série Twintex PCH 4 kW estão disponíveis com polaridade positiva ou negativa, com tensões nominais entre 1000 V e 12 kV em 12 configurações padrão diferentes. É possível definir configurações personalizadas de acordo com as necessidades específicas de teste.

Graças à tecnologia PWM da ZVZCS, as fontes de alimentação de alta tensão CC PCH de 4 kW apresentam elevada densidade de potência e grande fiabilidade. As suas funções e características podem ser acedidas e configuradas através do painel frontal ou por controlo remoto via RS232 e RS485.

Com um formato de montagem em rack de 2U, é fácil integrar as fontes de alimentação de alta tensão CC de 4 kW em sistemas ATE para o processamento de semicondutores, carregamento de condensadores, testes de transmissores de RF de alta potência, etc.

Modelos sensacionais:

PCH4000-10H: Fonte de alimentação de alta tensão de 1000 V e 4 A CC

PCH4000-20H: Fonte de alimentação de alta tensão de 2000 V e 2 A CC

PCH4000-40H: Fonte de alimentação de alta tensão de 4000 V e 1 A CC

PCH4000-80H: Fonte de alimentação de alta tensão de CC de 8 kV e 0,5 A

PCH4000-100H: Fonte de alimentação de alta tensão de 10 kV e 0,4 A CC

Fonte de alimentação CC de alta tensão programável 4kW 5kW

Modelo	Potência nominal			Modelo	Potência nominal
Modelo	V	A	W	Modelo	V	A	W
PCH4000-10H	0~1000V	0~4000mA	4kW	PCH5000-10H	0~1000V	0~5000mA	5kW
PCH4000-10HN	-200~ -1000V	0~4000mA	4kW	PCH5000-10HN	-200~ -1000V	0~5000mA	5kW
PCH4000-12H	0~1200V	0~3333mA	4kW	PCH5000-12H	0~1200V	0~4166mA	5kW
PCH4000-12HN	-240~ -1200V	0~3333mA	4kW	PCH5000-12HN	-240~ -1200V	0~4166mA	5kW
PCH4000-15H	0~1500V	0~2666mA	4kW	PCH5000-15H	0~1500V	0~3333mA	5kW
PCH4000-15HN	-300~-1500V	0~2666mA	4kW	PCH5000-15HN	-300~-1500V	0~3333mA	5kW
PCH4000-20H	0~2000V	0~2000mA	4kW	PCH5000-20H	0~2000V	0~2500mA	5kW
PCH4000-20HN	-400~ -2000V	0~2000mA	4kW	PCH5000-20HN	-400~ -2000V	0~2500mA	5kW
PCH4000-30H	400~3000V	0~1333mA	4kW	PCH5000-30H	400~3000V	0~1666mA	5kW
PCH4000-30HN	-600~ -3000V	0~1333mA	4kW	PCH5000-30HN	-600~ -3000V	0~1666mA	5kW
PCH4000-40H	550~4000V	0~1000mA	4kW	PCH5000-40H	550~4000V	0~1250mA	5kW
PCH4000-40HN	-800~ -4000V	0~1000mA	4kW	PCH5000-40HN	-800~ -4000V	0~1250mA	5kW
PCH4000-50H	700~5000V	0~800mA	4kW	PCH5000-50H	700~5000V	0~1000mA	5kW
PCH4000-50HN	-1000~ -5000V	0~800mA	4kW	PCH5000-50HN	-1000~ -5000V	0~1000mA	5kW
PCH4000-60H	800~6000V	0~666mA	4kW	PCH5000-60H	800~6000V	0~833mA	5kW
PCH4000-60HN	-1200~ -6000V	0~666mA	4kW	PCH5000-60HN	-1200~ -6000V	0~833mA	5kW
PCH4000-80H	500~8000V	0~500mA	4kW	PCH5000-80H	500~8000V	0~625mA	5kW
PCH4000-80HN	-1600~ -8000V	0~500mA	4kW	PCH5000-80HN	-1600~ -8000V	0~625mA	5kW
PCH4000-100H	800~10000V	0~400mA	4kW	PCH5000-100H	800~10000V	0~500mA	5kW
PCH4000-100HN	-2000~ -10000V	0~400mA	4kW	PCH5000-100HN	-2000~ -10000V	0~500mA	5kW
PCH4000-120H	1000~12000V	0~333mA	4kW	PCH5000-120H	1000~12000V	0~416mA	5kW
PCH4000-120HN	-2400~ -12000V	0~333mA	4kW	PCH5000-120HN	-2400~ -12000V	0~416mA	5kW
Peso	14 kg (2U), 19 kg (3U)
Dimensões	482,6Lx88Hx533D mm (2U-L)
Entrada AC	3φ4W, 380V±10% 47~63Hz 1φ3W (L, N, PE), 220V±10% 47~63Hz (a pedido, o tamanho do armário é alterado para 3U) (apenas para modelos de 1kV a 6kV)
