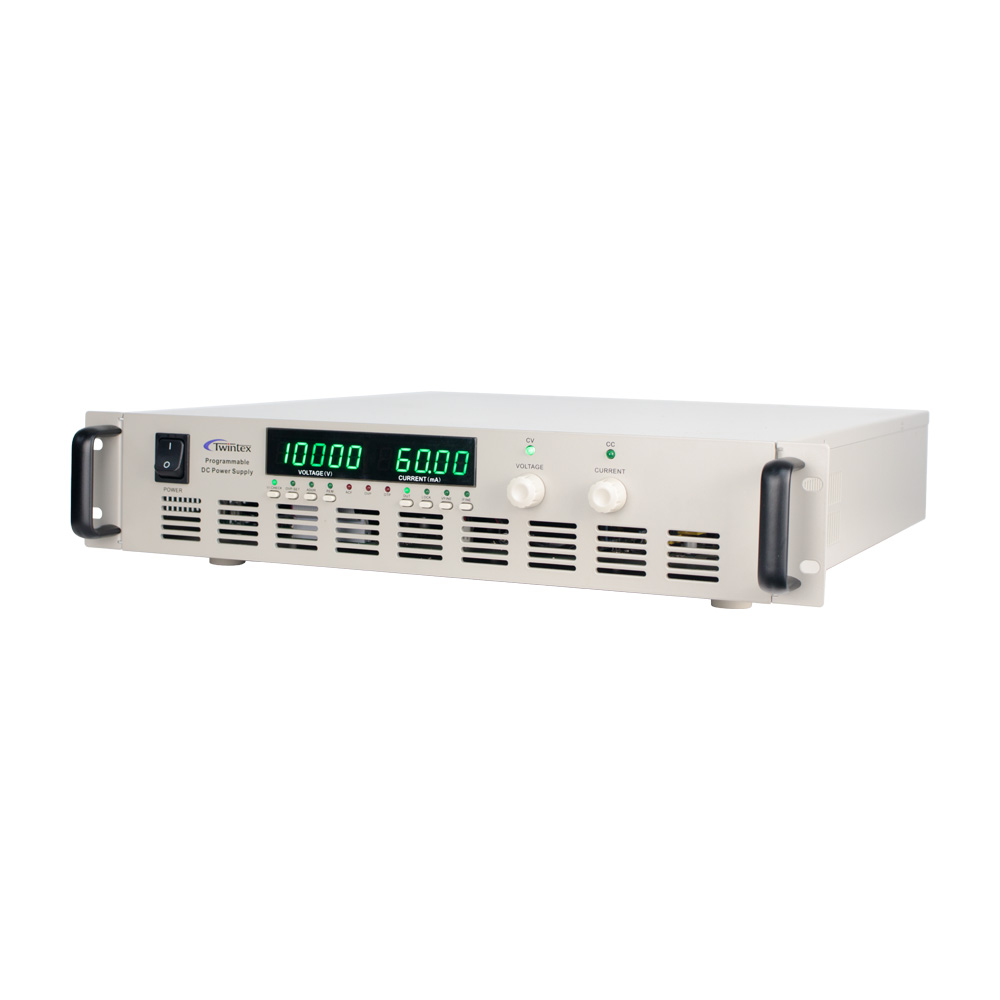

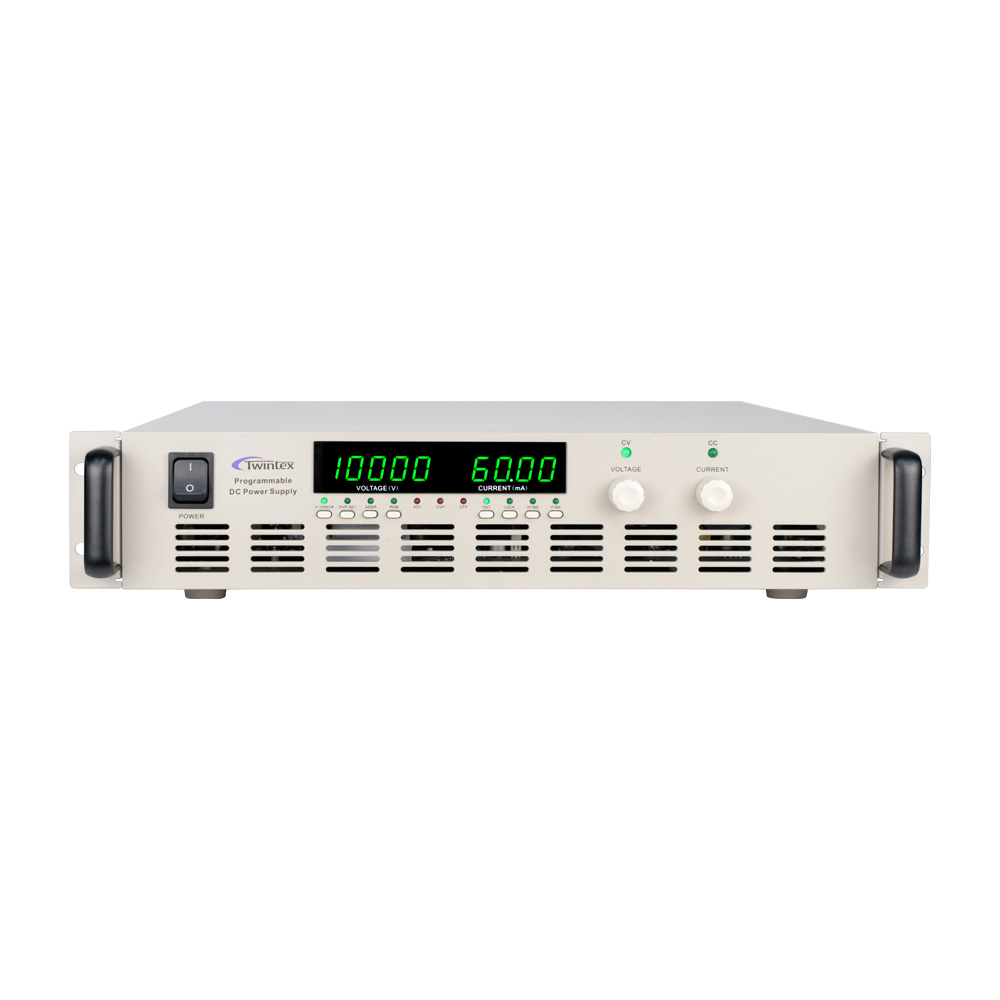

Fonte de alimentação de alta tensão PCH 2400 W, 10 kV, de 1000 V a 12 kV

Fonte de alimentação de alta tensão PCH 2400 W, 10 kV, de 1000 V a 12 kV

Fonte de alimentação de alta tensão de 2400 W e 10 kV, de 1000 V a 12 kV
Polaridade positiva 1kV 1.2kV 1.5kV 2kV 3kV 4kV 5kV 6kV 8kV 10kV 12kV
Polaridade negativa opcional -1kV -1.2kV -1.5kV -2kV -3kV -4kV -5kV -6kV -8kV -10kV -12kV
Ondulação baixa 0,1%FS
Design de rack completo 2U
Função de modo de lista, função de execução automática
Sem ultrapassagem durante o arranque
Arranque suave por hardware e tempo de subida da tensão ajustável por software
Tensão e corrente pré-definidas
Controlo remoto ON/OFF
Protecções múltiplas: Protecções OVP, OTP, ACF e limite de corrente
Interface padrão: RS232 e RS485, suporta comandos ModBus-RTU
Registo e exportação de dados através de software de controlo para PC
Teclas de atalho para guardar e recuperar dados no software de controlo do PC
Interface analógica opcional para controlo e feedback; Interface LAN

Obter um orçamento

Descarregar PDF

Detalhes

As fontes de alimentação de alta tensão programáveis da série Twintex PCH 2400W fornecem energia CC de alta tensão precisa e estável de 1000V 1200V 1500V 2400V 3000V a 12kV para aplicações especializadas em simulação de baterias, testes de rutura de isolamento (EVs), testes de amplificadores RF.

Concebidas com elevada precisão, baixo ruído e elevada estabilidade, as fontes de alimentação de alta tensão de 2400 W oferecem funcionalidades programáveis de arranque suave, tempo de subida da tensão ajustável, modos de tensão/corrente constante e registo de dados de teste. Para além da configuração padrão, a solução personalizada pode ser finalizada de acordo com as suas necessidades de teste específicas.

As classificações de venda a quente da configuração padrão incluem:

PCH2400-100H, fonte de alimentação de alta tensão de 2400 W e 10 kV

PCH2400-120H, fonte de alimentação de alta tensão de 2400 W e 12 kV

Fonte de alimentação CC de alta tensão programável 2400W 3kW

Modelo	Potência nominal			Modelo	Potência nominal
Modelo	V	A	W	Modelo	V	A	W
PCH2400-10H	1 kV	2400 mA	2,4kW	PCH3000-10H	1 kV	3000 mA	3kW
PCH2400-10HN	-1 kV	2400 mA	2,4kW	PCH3000-10HN	-1 kV	3000 mA	3kW
PCH2400-12H	1,2 kV	2000 mA	2,4kW	PCH3000-12H	1,2 kV	2500 mA	3kW
PCH2400-12HN	-1,2 kV	200 mA	2,4kW	PCH3000-12HN	-1,2 kV	2500 mA	3kW
PCH2400-15H	1,5 kV	1600 mA	2,4kW	PCH3000-15H	1,5 kV	2000 mA	3kW
PCH2400-15HN	-1,5 kV	1600 mA	2,4kW	PCH3000-15HN	-1,5 kV	2000 mA	3kW
PCH2400-20H	2 kV	1200 mA	2,4kW	PCH3000-20H	2 kV	1500 mA	3kW
PCH2400-20HN	-2 kV	1200 mA	2,4kW	PCH3000-20HN	-2 kV	1500 mA	3kW
PCH2400-30H	3 kV	800 mA	2,4kW	PCH3000-30H	3 kV	1000 mA	3kW
PCH2400-30HN	-3 kV	800 mA	2,4kW	PCH3000-30HN	-3 kV	1000 mA	3kW
PCH2400-40H	4 kV	600 mA	2,4kW	PCH3000-40H	4 kV	750 mA	3kW
PCH2400-40HN	-4 kV	600 mA	2,4kW	PCH3000-40HN	-4 kV	750 mA	3kW
PCH2400-50H	5 kV	480 mA	2,4kW	PCH3000-50H	5 kV	600 mA	3kW
PCH2400-50HN	-5 kV	480 mA	2,4kW	PCH3000-50HN	-5 kV	600 mA	3kW
PCH2400-60H	6 kV	400 mA	2,4kW	PCH3000-60H	6 kV	500 mA	3kW
PCH2400-60HN	-6 kV	400 mA	2,4kW	PCH3000-60HN	-6 kV	500 mA	3kW
PCH2400-80H	8 kV	300 mA	2,4kW	PCH3000-80H	8 kV	375 mA	3kW
PCH2400-80HN	-8 kV	300 mA	2,4kW	PCH3000-80HN	-8 kV	375 mA	3kW
PCH2400-100H	10 kV	240 mA	2,4kW	PCH3000-100H	10 kV	300 mA	3kW
PCH2400-100HN	-10 kV	240 mA	2,4kW	PCH3000-100HN	-10 kV	300 mA	3kW
PCH2400-120H	12 kV	200 mA	2,4kW	PCH3000-120H	12 kV	250 mA	3kW
PCH2400-120HN	-12 kV	200 mA	2,4kW	PCH3000-120HN	-12 kV	250 mA	3kW
Peso	13~14kg
Dimensões	425 W x 88 A x 533 P mm (2U-L)
Entrada AC	1φ3W, 220 V ± 101 TP3T 47~63 Hz para modelos de 1 kV a 6 kV 3φ4W, 380 V ± 101 TP3T, 47~63 Hz para os modelos de 8 kV e 12 kV

Para efeitos de melhoria do produto, as especificações estão sujeitas a alterações sem aviso prévio.
